LTE-Mモジュール

製品名:ConB-KYW01(KYW01モジュール80pin変換モジュール)

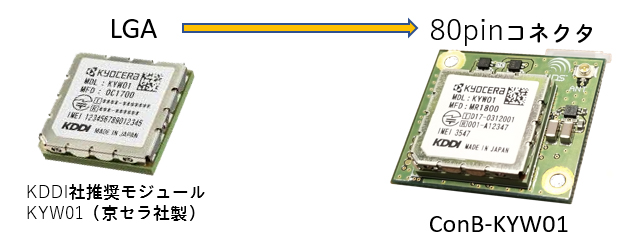

本モジュールは、KDDI社の従来の通信モジュール(WM-M320,KYM1x)が採用しているの80ピンコネクタによってKDDI社のLTE-M通信モジュール(KYW01)を使用できるようにしたものです。

「ConB-KYW01」商品説明資料ダウンロードダウンロードConBカタログ



■特徴

・LTE-M機能:KYW01仕様
・SIMスロット搭載
・アンテナコネクタ仕様
ヒロセ電機株式会社製 U.FL-R-SMT-1
・80pin外部インタフェースコネクタ仕様
パナソニック株式会社製 AXK6F80347YG
・インタフェース電圧 1.8V/3.0V変換 機能
・KYW01電源起動時に各信号線の自動接続機能
・基本形状 穴位置SKM32準拠 外形:27.0×30.0×5.0 [mm]
※厚みはWM-M320より+0.5[mm]



対応アンテナ

KDDI社様のHPからお決めいただくかあるいは同じものですが下記アンテナをご利用いただけます。

KDDI社アンテナ
https://www.kddi.com/business/mobile/m2m-solution/iot-lpwa/peripheral/

弊社ご用意アンテナ

DP-INF
日本アンテナ (株)
1/2波長ダイポールアンテナ 約100 x 9 x 0.1 (mm) 10cm GPS対応 非防水 U.FL-LP



LaspBerryPi用装着基板

ConB-KYW01をRaspBerryPiに装着するための基板です。

管理コード:
